智能壓力變送控制器

       一.產品簡述

       智能壓力控制器是及集壓力測量，顯示、輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式傳感器，輸出信號由高精度、低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制四路電器開關，對控制系統壓力進行測控。該產品使用靈活，操作簡單，安全可靠，廣泛應用于水電、自來水、石油、化工、機械、液壓等行業，對流體介質的壓力進行測量顯示和控制。

       二.產品技術特性

       測量范圍：-0.1-100MPA

       精度等級：0.2、0.25、0.3、0.5級別

       供電電源：18-36V DC或220V

       四位數碼管壓力值顯示-1999-9999

       可進行線性補償

       輸出功能：四路繼電器輸出，一路模擬量4-20mA輸出，帶485通訊。

       備注：繼電器容量220V AC/3A 30V DC/3A 觸點壽命>100000次

       參數設置：可通過面板按鍵調節，設置各種參數

       接口尺寸：M20*1.5或用戶自選

       工作溫度：-10-80℃

       允許過載：小于等于額定量程的2倍

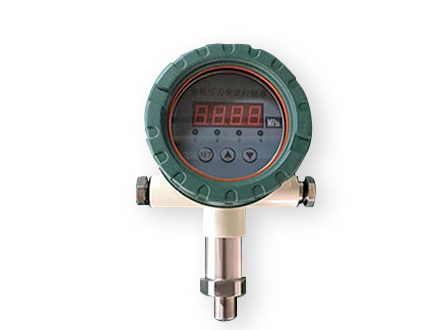

       三.產品外形

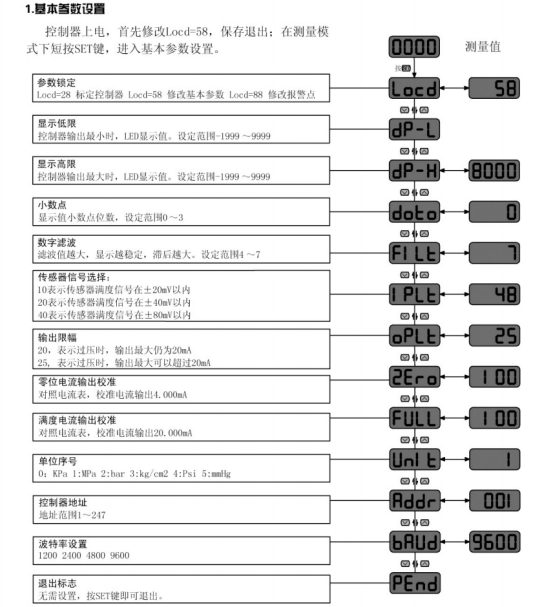

       四.參數設定與標定

       智能壓力控制器參數分為3組，進入不同的參數項即可對各個參數進行設定。

       SET鍵：用于進入和退出參數設定，按住三秒以上為長按，短按一下為短按。

       向上鍵：改變菜單項，顯示值和顯示位。

       向下鍵：改變菜單項或顯示值。

       操作實例：

       不需要線性補償

       若不需要線性補償時，只需采集AP0（零點實際壓力）和AP5（度實際壓力）

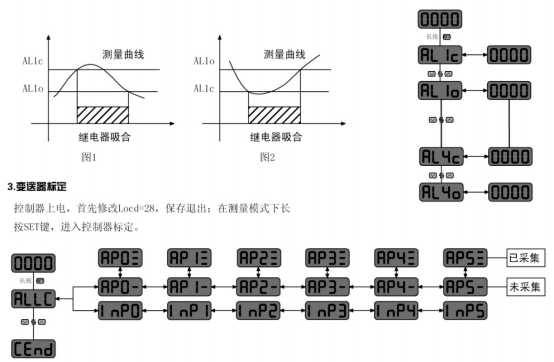

       多點線性補償校準

       如：6MPA變送器

       修改標準輸入值： InP0=0000 Inp1=1000 InP2=2000 InP3=3000 InP4=4000 InP5=6000

       采集時機壓力值： AP0采集零點壓力值，AP1采集1MPa壓力值，AP2采集2MPa壓力值，AP3采集3MPa壓力值，AP4采集4MPa壓力值，AP5采集5MPa壓力值。

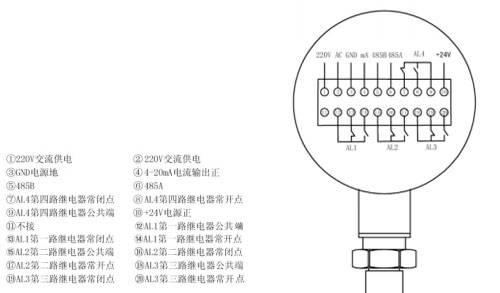

       五.接線說明

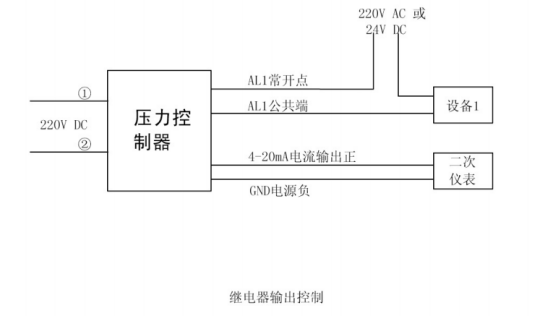

       典型應用

       例：要設定開關點1為上線報警輸出（常開功能）在4.000MPa吸合，小于3.995MPa斷開，開關點為2下限報警輸出（常閉功能）在1.000MPa斷開，低于0.995MPa吸合進入菜單：設定AL1c=4000 AL1o=3995

；AL2c=0995 AL1o=1000
