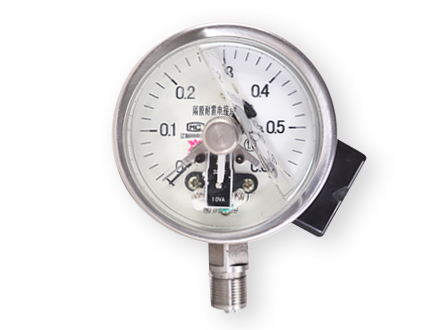

YTNX-100 耐震電接點壓力表

       此儀表帶有磁性開關觸點裝置，它能在被測介質壓力將要超過給定值時，發出信號。即：將觸點裝置中的雙信號給定針調節到所需的壓力值上，即可達到自動控制目的，故可作為遠程信號裝置使用。

       一.結構與原理

       此儀表是由測量系統（包括接頭、彈簧管、齒輪傳動機構）、電接點機構（包括上、下限給定針上下限觸頭和動角頭）、指示部分（包括指針、度盤）、表殼部分和接線盒組成，其作用原理基于彈簧管變形、末端產生位移，借助連桿帶動傳動機構、使帶有觸頭的指針旋轉，在度盤上指示出壓力。上、下限給定針按需要分別給定出最大和最小指示值，當被測介質壓力達到最大或最小給定值時，動觸頭分別和上下限角頭接觸，而發出電信號。

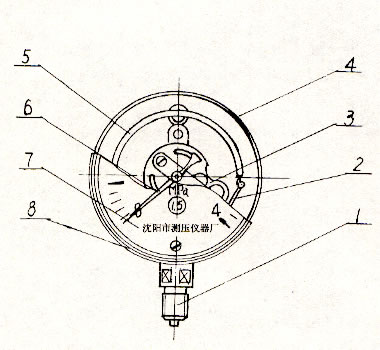

 1.接頭   2.連桿  3.傳動機構  4.表殼  5.彈簧管  6.指針  7.度盤  8.罩圈

       二.型式、規格及安裝尺寸

       三.安裝與使用

       1.儀表使用環境溫度為-40 ~ 70 ℃ ，相對濕度不大于80%。如果偏差正常使用溫度20±5℃時，須計入溫度附加誤差。

       2.儀表必須埀安裝，力求與測定點保持同一水平，如相差過高應計入液柱所引起的附加誤差，測量氣體時不必考慮。安裝時勿將表殼后部防爆口阻塞，以免影響防爆性能。

       3.儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動壓力下不應超過測量上限的2/3。在上述兩種壓力情況下壓力表測量最低壓力都不應低于測量上限的1/3，測量真空時真空部分全部使用。

       4.使用時如果遇到儀表指針矢靈或內部機件松動、不能正常工作等故障時應進行檢修，如是我廠產品質量問題，實行三包。

       5.儀表應避免震動和碰撞，以免損壞。

       6.訂貨時請注明：儀表型號及名稱;儀表的測量范圍;儀表的精度等級;儀表的包裝要求和其它。

       7.根據用戶使用要求可進行特殊設計。

       8.使用中的儀表，按使用情況必須定期檢驗。
