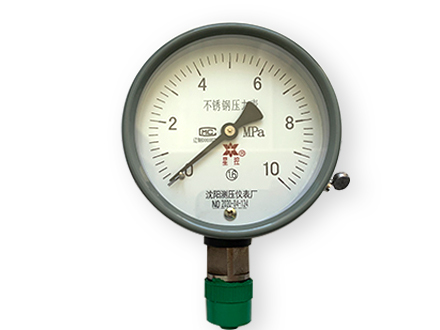

不銹鋼壓力表

       一.用途

       耐酸壓力表、壓力真空表、真空表適用于測量對1C18Ni9Ti不起腐蝕作用的硝酸、醋酸及部分有機酸、無機酸或其它堿類等液體、氣體及蒸汽的壓力或真空

       二.結構與原理

       儀表是由測量系統（包括接頭、彈簧管、齒輪傳動機構）、指示部分（包括指針、度盤）、表殼部分組成。其工作原理是基于彈性元件- 彈簧管變形。當被測介質由接頭進入彈簧管自同端產生位移，此位移借助連桿經齒輪傳動機構的壓力傳遞和放大、使指針在度盤上指示出壓力。

 1.接頭   2.連桿  3.傳動機構  4.表殼  5.彈簧管  6.指針  7.度盤  8.罩圈

       三.型式、規格及安裝尺寸

 三.安裝與使用

       1、儀表使用環境溫度為-40 ~ 70 ℃ ，相對濕度不大于80%。如果偏差正常使用溫度20±5℃時，須計入溫度附加誤差。

       2、儀表必須埀安裝，力求與測定點保持同一水平，如相差過高應計入液柱所引起的附加誤差，測量氣體時不必考慮。安裝時勿將表殼后部防爆口阻塞，以免影響防爆性能。

       3、儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動壓力下不應超過測量上限的2/3。在上述兩種壓力情況下壓力表測量最低壓力都不應低于測量上限的1/3，測量真空時真空部分全部使用。

       4、使用時如果遇到儀表指針矢靈或內部機件松動、不能正常工作等故障時應進行檢修，如是我廠產品質量問題，實行三包。

       5、儀表應避免震動和碰撞，以免損壞。

       6、訂貨時請注明：儀表型號及名稱;儀表的測量范圍;儀表的精度等級;儀表的包裝要求和其它。

       7、根據用戶使用要求可進行特殊設計。

       8、使用中的儀表，按使用情況必須定期檢驗。
