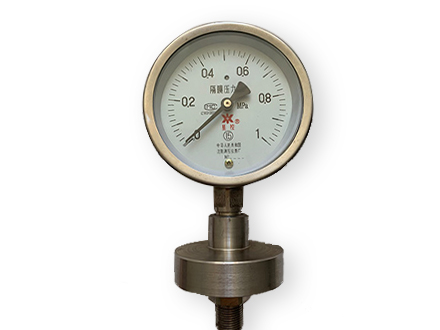

隔膜壓力表

       一.用途

       隔膜壓力表壓力表、壓力真空表、真空表用于石油化工等部門的生產過程中，適用于有腐蝕性、高粘度、易結晶、含有固體狀顆粒、濕度較高的液體介質壓力或真空。

       二.結構與原理

       隔膜壓力表是由膜片隔離器、連接管和通用型壓力表三部分組成，并根據被測介質的要求在其內腔充填適當的工作液。膜片材料如下表：

       隔膜壓力表以其不同的安裝方式分為螺紋或法蘭連接式、螺紋或法蘭硬管連接式、紋或法蘭軟管連接式和插入式等多種型式，隔膜壓力表的工作原理如圖所示：

       當被測介質的壓力P作用于隔膜片上，使之產生變形、壓縮內部充填的工作液，使工作液中產生一個與P相當的壓力P’。借助于工作液的壓力傳導，使壓力表中的彈性元件-彈簧管未端產生相應的彈性變形-位移，此位移經傳動機構的傳遞與放大，使指針在度盤上指出被測介質的壓力。

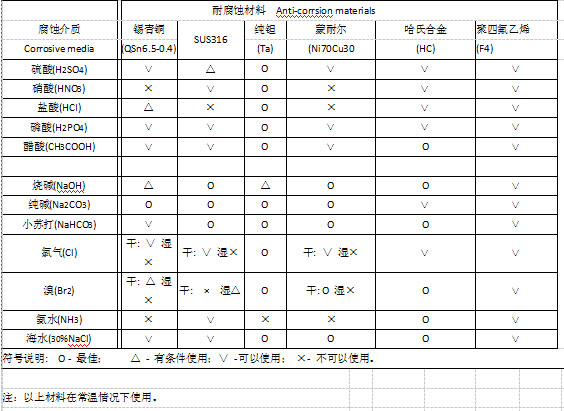

關于隔離膜片部分耐腐蝕材料的選擇  Options for diaphragm material

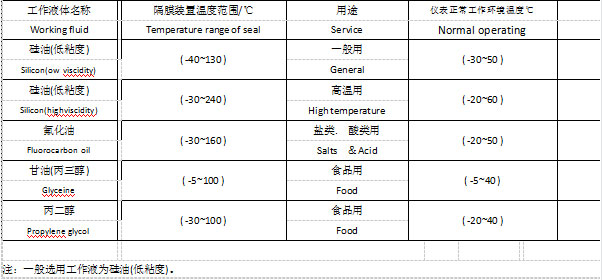

關于隔膜壓力表填充工作液的選擇  Options for filling working fluid

       三.安裝與使用

       1、儀表使用環境溫度為-40 ~ 70 ℃ ，相對濕度不大于80%。如果偏差正常使用溫度20±5℃時，須計入溫度附加誤差。

       2、儀表必須埀安裝，力求與測定點保持同一水平，如相差過高應計入液柱所引起的附加誤差，測量氣體時不必考慮。安裝時勿將表殼后部防爆口阻塞，以免影響防爆性能。

       3、儀表正常使用的測量范圍：在靜壓下不超過測量上限的3/4，在波動壓力下不應超過測量上限的2/3。在上述兩種壓力情況下壓力表測量最低壓力都不應低于測量上限的1/3，測量真空時真空部分全部使用。

       4、使用時如果遇到儀表指針矢靈或內部機件松動、不能正常工作等故障時應進行檢修，如是我廠產品質量問題，實行三包。

       5、儀表應避免震動和碰撞，以免損壞。

       6、訂貨時請注明：儀表型號及名稱;儀表的測量范圍;儀表的精度等級;儀表的包裝要求和其它。

       7、根據用戶使用要求可進行特殊設計。

       8、使用中的儀表，按使用情況必須定期檢驗。
