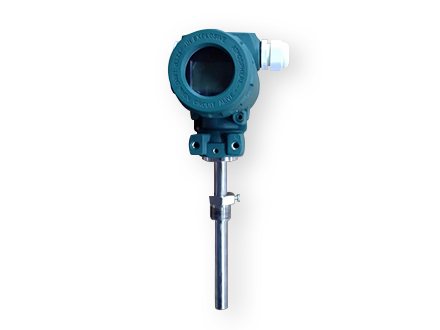

溫度變送器

       1、簡述

       溫度系列變送器采用專用溫度模塊，可對各種型號的熱電偶，熱電阻進行線性修正，輸出標準信號。與鉑熱電阻或同熱電阻形成一體化結構；也可同熱電偶形成分離式結構。具有精度高、穩定性好、抗干擾能力強、防水防爆，耐溫，抗振。外殼采用壓鑄或不銹鋼的結構，零位、量程可連續調節。其廣泛應用于冶金、機械、石油、化工、電站、輕工、食品、環保、國防及科研的各個領域。

       BT93420系列溫度變送器與其他變送器相比，具有極高的性價比。

       2、工作原理

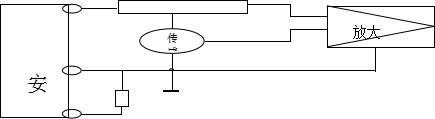

       BT93420溫度系列變送器工作原理為:溫度傳感器受溫度影響產生電阻或電勢效應，經轉換產生一個電壓信號。此電壓信號通過儀用放大電路轉化為與量程相應的4—20mA標準信號或1--5V電壓信號。其供電保護電路為傳感器提供激勵，其工作原理框圖如下：

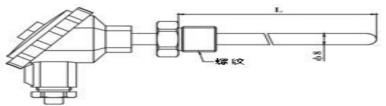

       3、產品尺寸圖

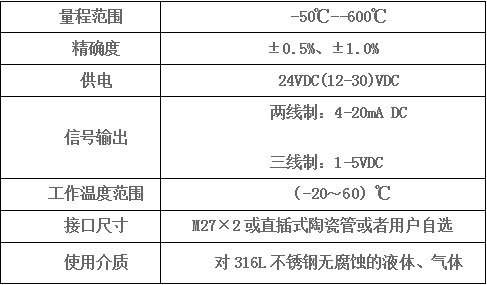

       4、性能參數

       5、使用維護使用：

       a  BT 93420溫度變送器在安裝時可以直接安裝在測量點上,注意檢查電纜接線方式，以防因接線方式不正確而影響測量。

       b 按規定連接好導線，變送器即可進入工作狀態。對于測量精度要求較高時，儀表應先通電半小時之后再進入工作狀態。

       6、維護：

       a 正常使用的變送器無需維護。

       b儀表的定期校驗，應由專業人員操作，以免造成人為損壞。

       c儀表不用時應置于10—30℃，濕度為30%---80%的清潔環境中保存。

       7、注意事項

       a BT93420溫度系列變送器應使用在對304L不銹鋼殼體無腐蝕的氣體和液體中。

       b 接線時應嚴格按照說明書的接線方式，確保變送器的正常工作。

       c現場干擾較大或要求較高的場合，可選用屏蔽電纜。

       d 變送器每六個月應校準一次。

       8、質保范圍

       變送器自出廠之日起，三包期為一年，終身維修。
